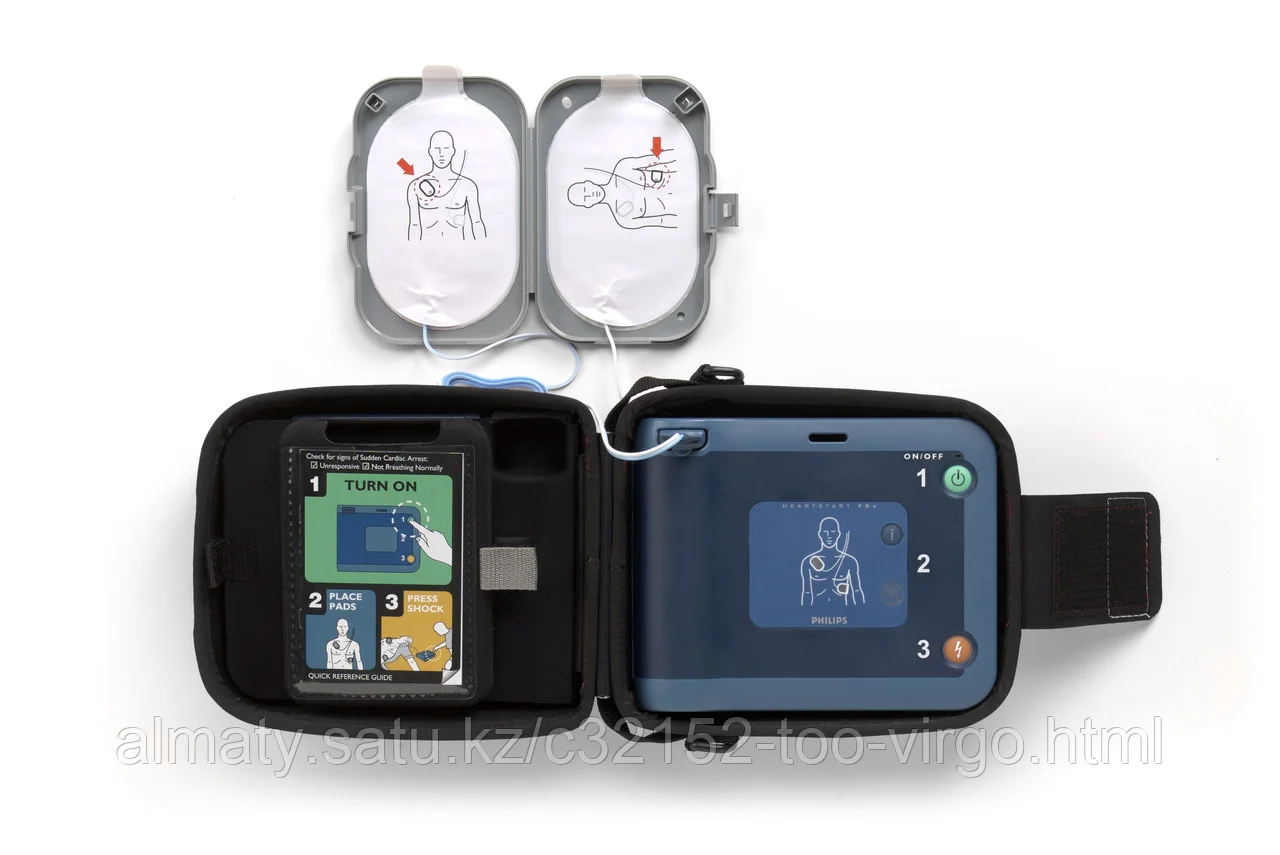

Дефибриллятор автоматический HeartStart FRx"PHILIPS"

Назначение: Дефибриллятор монитор Philips HeartStart FRx предназначен для оказания помощи в лечении наиболее распространенных причин внезапной остановки сердца.

Описание

Модель дефибриллятора HeartStart FRx (формата AED) является портативным автоматизированным устройством, не требующим специальной медицинской подготовки в использовании. Дефибриллятор и инструкция разработаны таким способом, что пользователь проинструктирован в процессе всего цикла – от анализа ЭКГ, до проведения сердечно-лёгочной реанимации.

Поддерживается технология бифазного импульса, а также технология SMARTAnalysis для оценки сердечного ритма. Универсальные электроды могут применяться и для взрослых пациентов, и для детей, благодаря ключу «грудные дети/дети», понижающему энергию разряда

Дефибриллятор HeartStart соответствует всем требованиям, сформулированным в приказе Минздрава России от 20.06.2013 N388н "Об утверждении порядка оказания скорой, в том числе скорой специализированной, медицинской помощи" для следующих типов санитарного транспорта:

• Оснащение автомобиля скорой медицинской помощи класса "A" для фельдшерской общепрофильной выездной бригады скорой медицинской помощи
• Оснащение автомобиля скорой медицинской помощи класса "A" для акушерской выездной бригады скорой медицинской помощи
• Оснащение автомобиля скорой медицинской помощи класса "C" для психиатрической специализированной выездной бригады скорой медицинской помощи

Комплектации моделей HeartStart FRx

• Дефибриллятор HeartStart, комплект одноразовых электродов для дефибрилляции HeartStart SMART Pads II, аккумулятор цена 895000 тенге.
• Дефибриллятор HeartStart, комплект одноразовых электродов для дефибрилляции HeartStart SMART Pads II, аккумулятор, сумка для транспортировки цена 995000 тенге
• Дефибриллятор HeartStart, два комплекта одноразовых электродов(взрослые и дети) для дефибрилляции HeartStart SMART Pads II, аккумулятор, адаптер для режима работы с грудными детьми цена 1300000 тенге.

Дефибриллятор HeartStartFRx обладает характеристиками, соответствующие указанным требованиям: «Дефибриллятор автоматический наружный в герметичном (степень защиты, обеспечиваемая оболочками, не ниже IP 55) и удароустойчивом корпусе с автономным питанием, с наличием взрослых и детских электродов».

Основные характеристики

Бренд:

Philips

Комплектация:

Дефибриллятор, батарея (1), электроды SMART Pads II (1 комплект), руководство по эксплуатации, краткое руководство

Протокол:

Устройство работает согласно предварительным настройкам. Протокол дефибрилляции и СЛР можно настроить в соответствии с индивидуальными требованиями посредством программного обеспечения HeartStart Event Review или HeartStart Configure

Дефибриллятор

Автоматическая стабилизация выходных параметров импульса в зависимости от импеданса грудной клетки:

Внешние многоразовые электроды для взрослых и детей :

Технические характеристики

Форма волны:

Бифазная усеченная экспоненциальная. Параметры формы волны регулируются в зависимости от импеданса каждого пациента

Энергия импульса воздействия (для взрослых):

номинальная энергия 150 Дж при нагрузке 50 Ом.

Энергия импульса воздействия (для детей):

номинальная энергия 50 Дж при нагрузке 50 Ом

Интерфейс пользователя

Индикаторы:

Лампочка готовности, синяя кнопка «i», сигнальная лампочка, электроды, значки, подсветка кнопки Shock (Разряд) при рекомендации разряда

Инструктирование по СЛР:

Голосовой инструктаж по СЛР взрослых пациентов и грудных детей/детей включает указания и звуковые сигналы по надлежащему числу, частоте и глубине сжатий грудной клетки, а также по каждому вдыханию

Инструкции:

Подробные голосовые инструкции и визуальные подсказки указывают специалисту оперативного реагирования последовательность использования дефибриллятора

Элементы управления:

Зеленая кнопка Вкл/Выкл, синяя кнопка «i», оранжевая кнопка Shock (Разряд), дополнительный ключ «Грудные дети/Дети»

Система анализа пациента

Анализ пациента:

Оценивается ЭКГ пациента для определения ритмов, требующих разряда. К ритмам, требующим стимуляции разрядом, относят желудочковую фибрилляцию (ЖФ) и определенные желудочковые тахикардии (ЖТ), связанные с недостаточной циркуляцией. По соображениям безопасн

Быстрый разряд:

Подача разряда по окончании интервала СЛР, обычно через восемь секунд

Обнаружение артефактов:

Усовершенствованная обработка сигнала позволяет проводить точный анализ ЭКГ даже при наличии артефактов кардиостимулятора и электрических помех. При обнаружении других артефактов дефибриллятор подает голосовые подсказки для их исправления

Пауза между разрядами, длительность цикла:

Обычно менее 20 секунд между последовательными разрядами

Рекомендуемый разряд:

Готовность к проведению дефибрилляции, как только устройство укажет, что рекомендуется разряд

Чувствительность/Специфичность:

Удовлетворяет требованиям директивы AAMI DF80 и рекомендациям AHA по дефибрилляции взрослых пациентов (Circulation 1997;95:1677-1682)

Условия окружающей среды

Вибрация:

Эксплуатация: армейский стандарт MILSTD 810F Fig. 514.5C-17, случайная;Режим ожидания: армейский стандарт MILSTD 810F Fig. 514.5C-18, синусоидальная с качающейся частотой

Высота над уровнем моря:

От 0 до 4 572 м

Для авиации:

Устройство: RTCA/DO-160D;1997

Изоляция:

Водонепроницаемость IPX5 согласно стандарту IEC60529, защита от пыли IP5X согласно стандарту IEC60529

Нагрузка под давлением :

226,8 кг

Температура:

В режиме работы/в режиме ожидания: 0° — 50° C

Электромагнитная помехоустойчивость:

CISPR II, группа I, класс B, IEC 61000-4-3 и IEC 61000-4-8

Аккумулятор

Батарея\аккумулятор:

Стандартный: M5070A Авиационный: 989803139301 (TSO C-142, только для США)

Мощность:

Минимум 200 разрядов или 4 часа работы (EN 60601-2-4:2003)

Срок службы в режиме ожидания:

Обычно четыре года, если батарея была установлена до истечения срока установки. (Обеспечивает питанием в режиме ожидания в соответствующем температурном диапазоне, если проводилась одна проверка работоспособности батареи и дефибриллятор не использовался)

Тип:

Первичный гальванический элемент одноразового использования на основе лития-двуокиси марганца, напряжение 9 В постоянного тока, 4,2 Ач

Электроды SMART Pads II

В комплекте поставки:

Футляр для одноразовых электродов, содержащий самоклеящиеся многофункциональные электроды дефибриллятора. Штекерный соединитель HeartStart обеспечивает предварительное подключение электродов к устройству

Длина кабеля:

121,9 см

Ключ «Грудные дети/Дети» Номер изделия :

989803139311

Номер изделия:

989803139261

Площадь активной поверхности:

80 см2 каждый

Срок годности:

На футляре для электродов указан срок годности (как минимум два года с даты производства)

Training Pads II (Учебные электроды)

Номер изделия:

989803139271

Функция:

Специальные электроды переводят HeartStart FRx в учебный режим и отключают возможность выдачи энергии. Предусмотрено 8 учебных ситуаций, приближенных к реальным

Автоматические и ручные самопроверки

Ежедневные автоматические самопроверки:

Проверки внутренних электронных схем, качества передачи сигналов ЭКГ, электродов и емкости батареи

Индикатор состояния:

Мигающая зеленая лампочка готовности свидетельствует о готовности к работе

Проверка при вставке батареи:

При вставке батареи выполняются разносторонние автоматические самопроверки и проверки готовности устройства по командам пользователя

Проверка работоспособности электродов:

Специальные проверки готовности электродов к работе (влажность геля)

Запись и передача данных

ИК-система:

Беспроводная передача данных о событии на ПК или карманный компьютер Palm®с помощью протокола IrDA

Программное обеспечение HeartStart Event Review:

Программное обеспечение управления данными (факультативно) для загрузки и просмотра данных, полученных через инфракрасный порт данных дефибриллятора

Сохраняемые данные:

Хранятся первые 15 минут ЭКГ, а также все события, касающиеся инцидента, и принятые на основе анализа решения

Режим автоматической наружной дефибрилляции (АНД)

Автоматическая электронная дефибрилляции:

Габариты

Масса:

С батареей и футляром для электродов: 1,5 кг Без батареи или футляра для электродов: 1,2 кг

Размеры (ШxДxВ):

6 x 18 x 22 см
