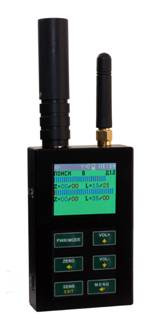

ST 110 Детектор поля
295 000 ₸
- Под заказ
Отправка с 31 мая 2024
- +7 (707) 910-71-24г. Алматы, Наталья
- +7 (701) 588-52-41г. Астана Марат
|
Hазначение: ST 110 детектор поля предназначен для обнаружения и локализации радиоизлучающих технических средств (РТС).К таким средствам, прежде всего, относят:
Основные улучшения ST 110 по сравнению с предыдущей моделью ST 107 состоят в следующем:
|
Принцип действия ST 110 основан на широкополосном детектировании электрического поля.
Индикатор поля ST110 имеет два основных режима работы: ПОИСК и МОНИТОРИНГ. Дополнительными режимами являются Режимы ПРОСМОТР ПРОТОКОЛА и ОСЦИЛЛОГРАФ.
Режим ПОИСК:
Данный режим предназначен для оперативного поиска и определения местоположения РТС. Использование данного режима основано на визуальной оценке уровня сигналов на 32 сегментной шкале, для каждого частотого диапазона. Дополнительно используется раздельная индикация непрерывного и имульсного видов сигналов,отображение идентифицированных сигналов - GSM, DECT, BLUETOOTH и 802.11g, а так же индикация частоты стабильного сигнала. Обеспечена возможность акустического контроля продетектированного сигнала посредством головных телефонов или встроенного излучателя.
|
1
|
32-х сегментный индикатор уровня импульсной составляющей мощности источника радиоизлучения (ориентирована на импульсные радиопередатчики, такие как GSM, DECT и др. | |
|
2
|
32-х сегментный индикатор интегральной мощности источника радиоизлучения (ориентирована на радиопередатчики с постоянно излучаемой мощностью) |
|
|
3
|
выбранная чувствительность шкал индикации («Н»- низкая, «С»- средняя, «В»- высокая) | |
|
4
|
частотные диапазоны («Д1», «Д1Ф», «Д2» , «Д12» или «Д12Ф») /кратковременная индикация установки нулевого уровня шкал («НОЛЬ») | |
|
5
|
текущее значение уровня для постоянной/импульсной составляющей сигнала относительно нулевого уровня, в dB | |
|
6
|
Значение частоты периодического сигнала, в МГц | |
|
7
|
Идентифицированные стандарты передачи данных (GSM, DECТ, DECT BASE, BLUETOOTH или WLAN) | |
|
8
|
Изменение, во времени, уровня сигналов с преобладающей постоянной составляющей | |
|
9
|
Изменение, во времени, уровня сигналов с преобладающей импульсной составляющей | |
|
10
|
Текущее значение нулевого уровня для постоянной/импульсной составляющей сигнала |
Режим МОНИТОРИНГ:
Предназначен для обнаружения РТС, по заданному порогу, частоте или виду сигнала. При автономной работе сохранение информации осуществляестя в энергонезависимой памяти изделия (9 банков по 999 событий).
Обеспечена работа по расписанию.
|
1
|
Индикаторы уровня сигнала РТС | |
|
2
|
Графическое отображение уровней порогов тревоги | |
|
3
|
Признак отсутствия разрешения записи в ПРОТОКОЛ СОБЫТИЙ | |
|
4
|
обратный отсчет пятисекундного интервала при выборе данного режима | |
|
5
|
Текущее значение уровня для постоянной/импульсной составляющей сигнала относительно абсолютного уровня, в dB | |
|
6
|
Текущее значение уровня для постоянной/импульсной составляющей сигнала относительно абсолютного уровня, в dB |
Режим ПРОСМОТР ПРОТОКОЛА:
Предназначен для просмотра протокола событий произошедших в результате работы изделия в режиме МОНИТОРИНГ.
Обеспечена возможность сортировки событий по следующим признакам: времени наступления события, длительности события, уровню сигнала и частотному диапазону.
|
1
|
номер просматриваемого банка/Количество задействованных банков | |
|
2
|
номер просматриваемого события/количество событий в банке | |
|
3
|
Частотный диапазон в котором произошла тревога (Д1- 50-2500МГц, Д2 – 2500-7000МГц) |
|
|
4
|
Параметры сигнала в момент превышения порога тревоги | |
Режим ОСЦИЛЛОГРАФ
|
1
|
Вариант установки (А - автоматическое Р - ручное) и относительное значение вертикальной развертки (от 1 до 7). | |
|
2
|
Осциллограмма | |
|
3
|
Значение горизонтальной развертки в пересчете на весь экран (от 1, 2,4,8, 16 и 32мс) |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Для работы с компьютером IBM PC используется специально разработанное программное обеспечение, предназначенное для :
- отображения в графическом виде результата работы ST 110 в режиме реального времени;
- загрузки и отображения, как в графическом, так и в текстовом формате результата работы ST 110 в режиме "Мониторинг" (протокол событий);
- полного управления ST 110 с ПК.
| Технические характеристики индикатора поля ST-110 | |
| Основной блок. | |
| Диапазон частот, МГц | 50-2500 |
| Пороговая чувствительность по входу, не более, дБм |
минус 75 (50 МГц)
минус 70 (1500 МГц) минус 50 (2500 МГц) |
| Динамический диапазон индикации, дБ |
55 (50-2000 МГц)
40 (2000-2500 МГц) |
| Чувствительность частотомера, дБм |
минус 35 (50 МГц)
минус 50 (500 МГц) минус 20 (2500 МГц) |
| Погрешность измерения частоты, % | 0.005 |
| Частота среза ФНЧ, МГц | 750 |
| Внутренний источник питания | Li-pol акк. батарея |
| Потребляемый ток, мА, не более: | 65 |
| Габариты, мм | 90x54x21 |
| Вес, кг, не более | 0.15 |
|
СВЧ анетенна – детектор ST110.SHF
|
|
| Диапазон частот, МГц | 2000-7000 |
| Пороговая чувствительность, Вт/cм2 | (2-9)*10-10 |
| Динамический диапазон, дБ | 45 |
| Потребляемый ток, мА, не более | 25 |
| Габариты, мм | D=72, L=16 |
| Комплектность поставки | |
| Наименование |
Количество, шт
|
| 1. Основной блок |
1
|
| 2. ВЧ антенна |
1
|
| 3. ST110.SHF (поставляется дополнительно) |
1
|
| 4. Кабель USB |
1
|
| 5. Зарядное устройство/блок питания |
1
|
| 6. Мини СD |
1
|
| 7. Техническое описание и инструкция по эксплуатации |
1
|
* Индикатор поля (детектор поля) - это электронное устройство для индикации мощности электромагнитного излучения.
* РТС - Радиоизлучающие Технические Средства, такие как радиомикрофоны, радиоретрансляторы, радиостетоскопы,
радиомаяки, радиостанции и радиотелефоны.
* Поиск жучков - процесс обнаружения и локализации РТС посредством измерения мощности электромагнитного поля индикатором поля.
| Основные | |
|---|---|
| Страна производитель | Россия |
- Цена: 295 000 ₸
